Descrizione

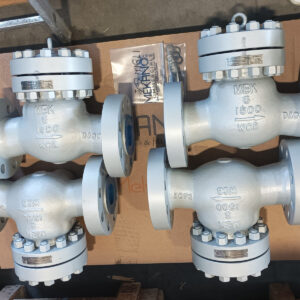

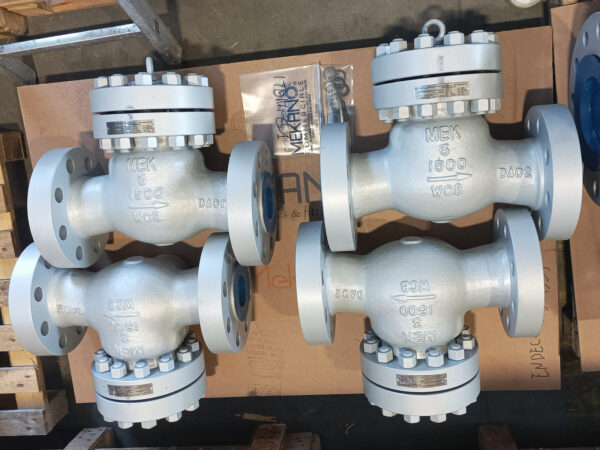

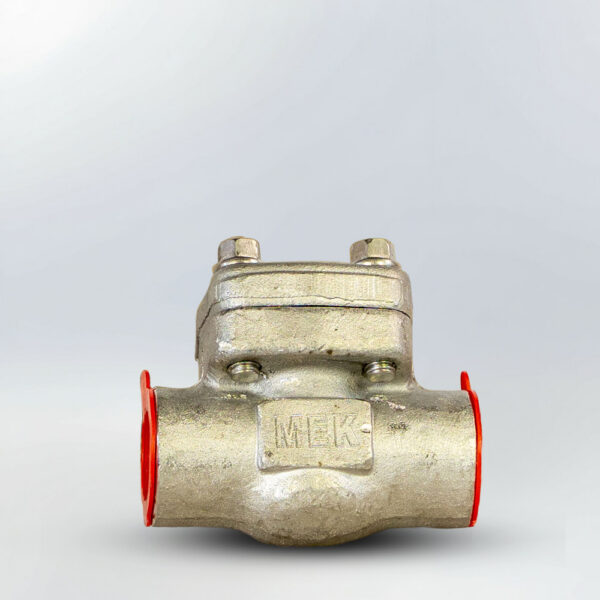

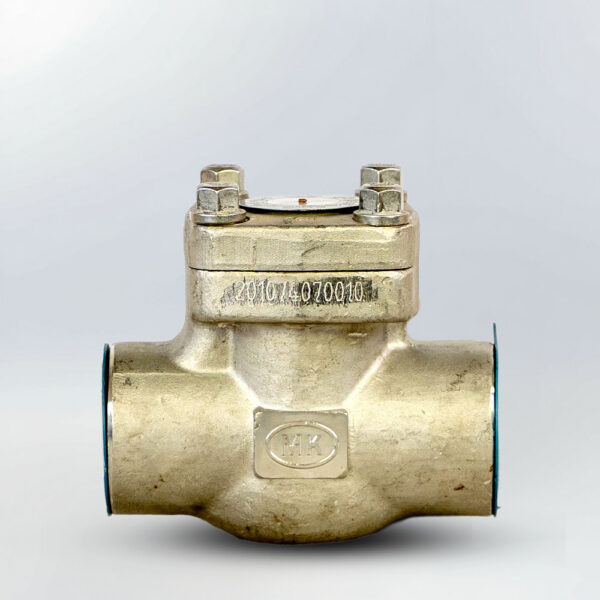

Una valvola di ritegno, conosciuta anche come valvola di non ritorno o valvola unidirezionale, è una valvola a due porte che consente al fluido (liquido o gas) di fluire in una sola direzione. Funziona automaticamente, senza controllo manuale, e la sua apertura e chiusura sono determinate dalla pressione del fluido. La valvola si apre quando la pressione a monte è sufficiente a vincere il meccanismo di chiusura (ad esempio una molla o la forza di gravità). Se il flusso si arresta o si inverte, la valvola si chiude automaticamente, impedendo il riflusso. Ciò è essenziale per proteggere apparecchiature come pompe e compressori da eventuali danni causati dal flusso inverso. Disponibile in acciaio al carbonio fuso WCB-CF8.

Tipologie di Valvole di Ritegno

Le valvole di ritegno si classificano in base alla configurazione costruttiva, che ne determina l’applicazione e il modo in cui impediscono il riflusso.

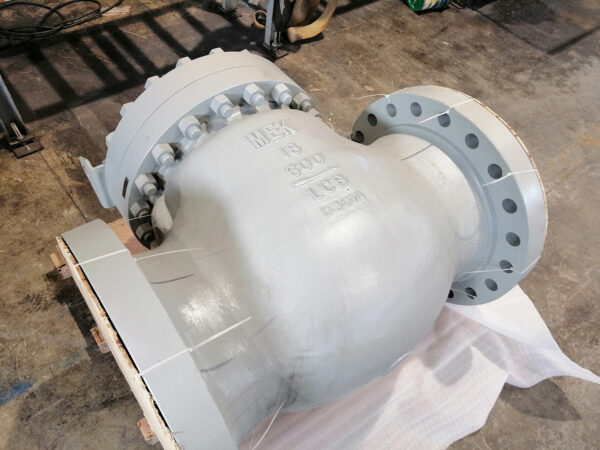

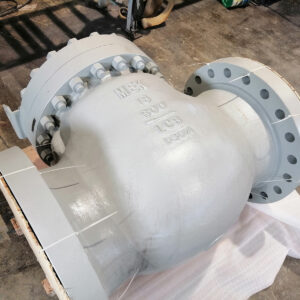

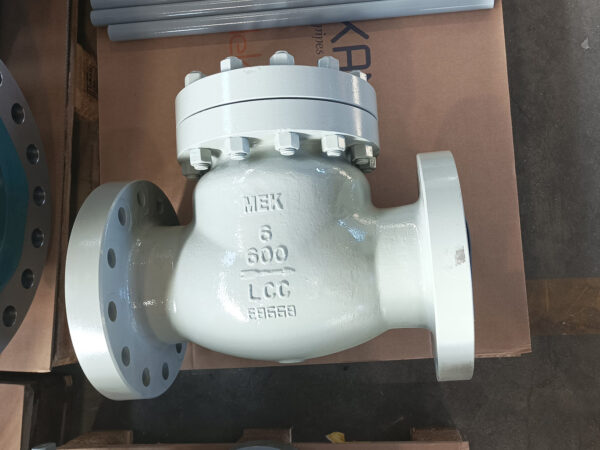

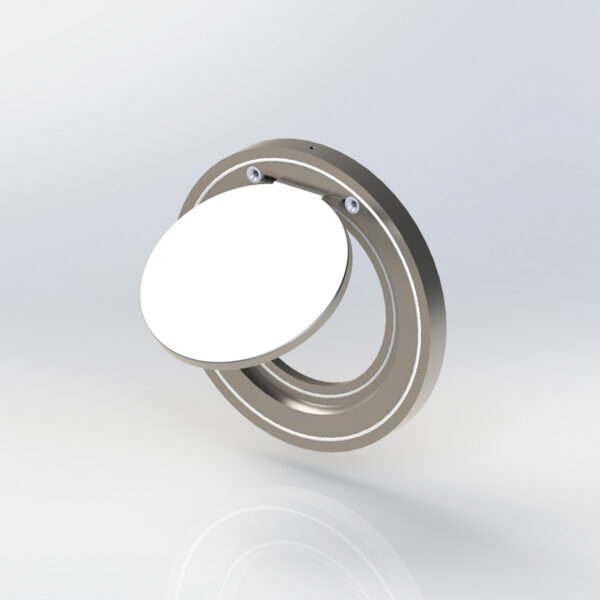

• Valvola di Ritegno a Battente: Il tipo più comune. Utilizza un otturatore incernierato che si apre con il flusso diretto e ricade sulla sede quando il flusso si arresta o si inverte. Offre una perdita di carico minima ed è adatta ad applicazioni on/off.

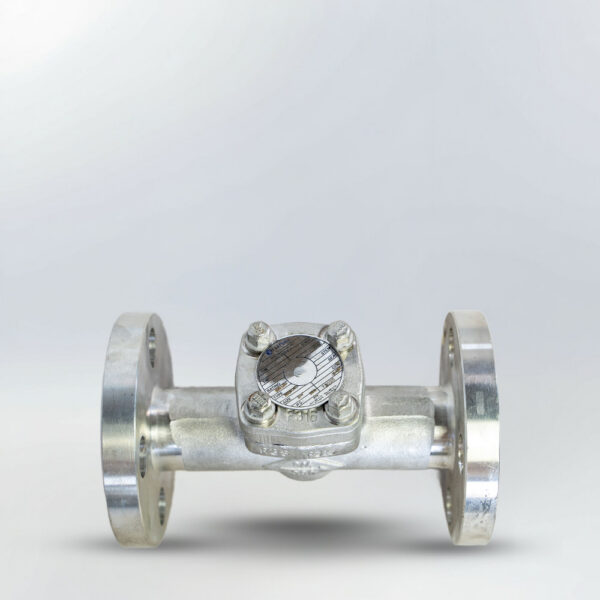

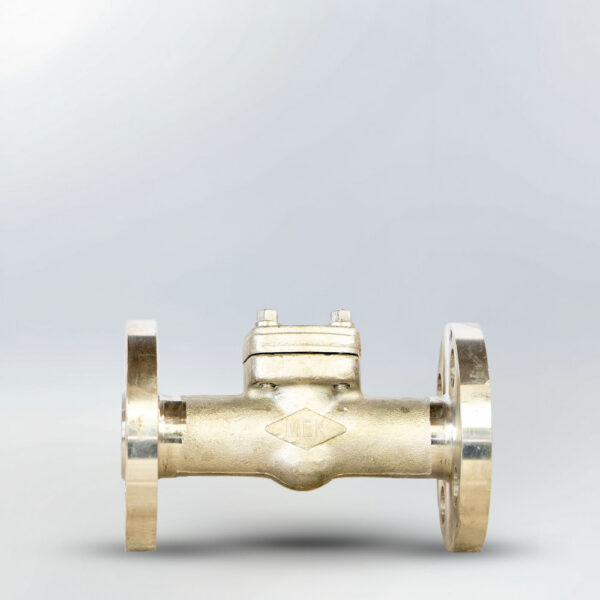

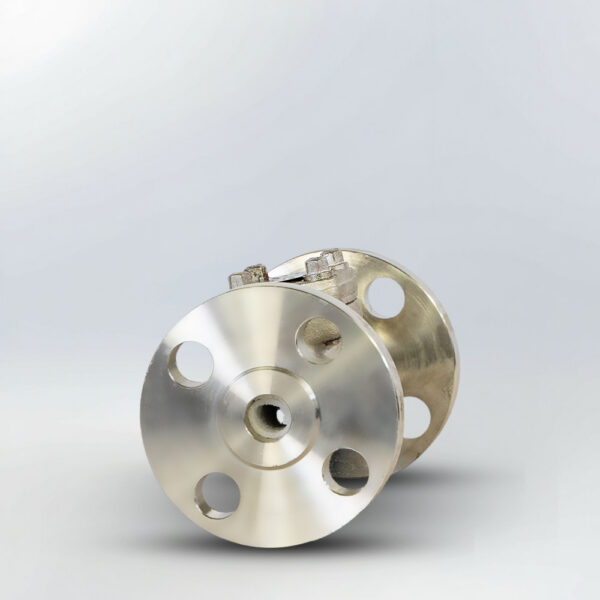

• Valvola di Ritegno a Sollevamento: Questa valvola utilizza un otturatore o pistone che si solleva dalla sede con il flusso diretto e ritorna in posizione per effetto della gravità o di una molla quando il flusso si ferma. È particolarmente indicata per applicazioni ad alta pressione e per condizioni di flusso poco turbolento.
• Valvola di Ritegno a Sfera: Presenta un design semplice, in cui una sfera viene spinta fuori dalla sede dal flusso diretto e torna a chiudere il passaggio quando il flusso si inverte. È spesso impiegata in applicazioni di piccola scala, come sistemi di pompaggio.

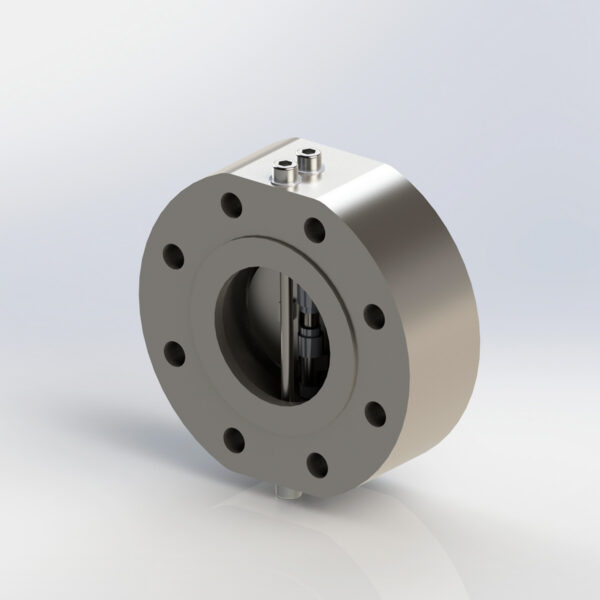

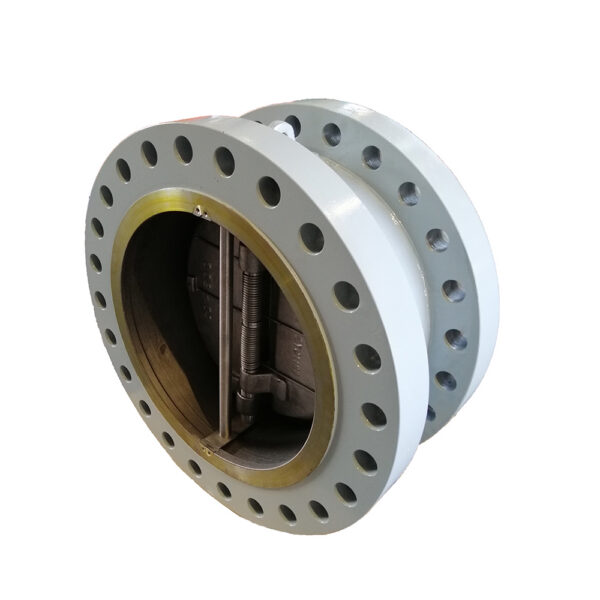

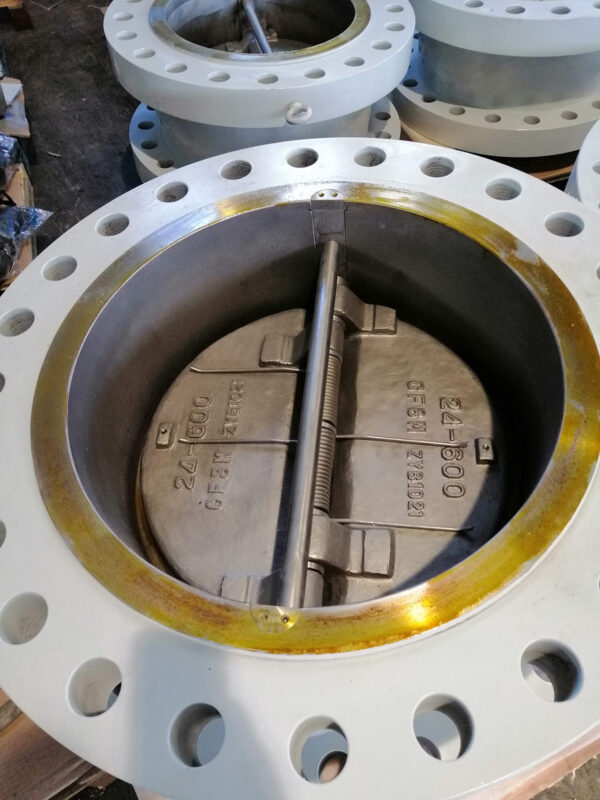

• Valvola di Ritegno a Doppia Piastra: Valvola compatta e leggera, con due piastre a molla che si aprono con il flusso diretto e si richiudono rapidamente per evitare il riflusso. Ideale per installazioni con spazio limitato ed efficace nel prevenire il fenomeno del colpo d’ariete (water hammer).

Norme ASME e API

La progettazione, la produzione e il collaudo delle valvole di ritegno sono regolati da rigorosi standard che ne garantiscono affidabilità e sicurezza.

• ASME B16.34: Stabilisce i requisiti fondamentali per progettazione, materiali, classi di pressione-temperatura e dimensioni delle valvole, comprese le valvole di ritegno.
• API 594: Norma specifica per valvole di ritegno con estremità wafer, lug, wafer con lug e a saldare di testa.
  Definisce i requisiti di progettazione, materiali e prove, in particolare per valvole utilizzate nelle industrie petrolifera e del gas naturale.
• API 598: Norma fondamentale che stabilisce le procedure generali di ispezione e collaudo per tutti i tipi di valvole, comprese le valvole a globo e di ritegno. Definisce i limiti di perdita accettabili nei test di tenuta del corpo e della sede, per garantire l’integrità della valvola.
• API 6D: Specifica i requisiti per le valvole di ritegno utilizzate nei sistemi di condutture, includendo dettagli su progettazione, produzione e prove, al fine di garantirne l’idoneità per applicazioni critiche.
