Descrizione

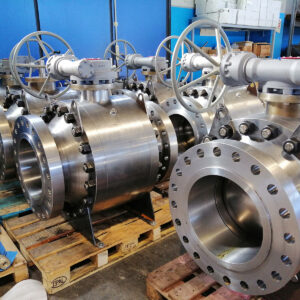

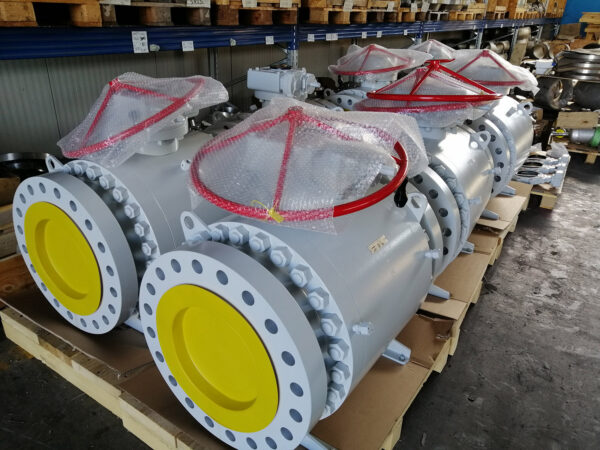

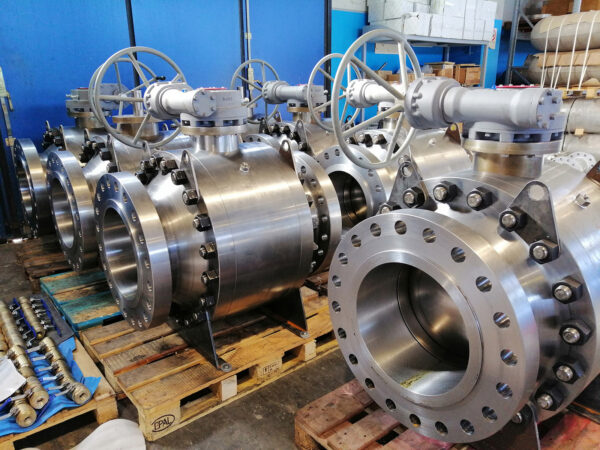

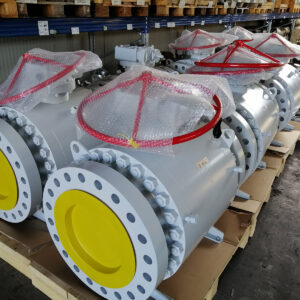

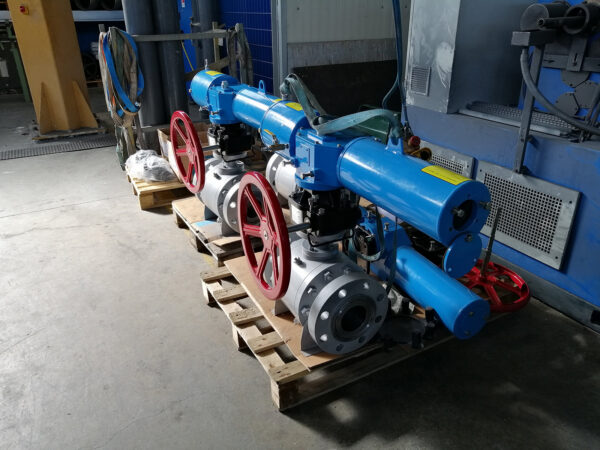

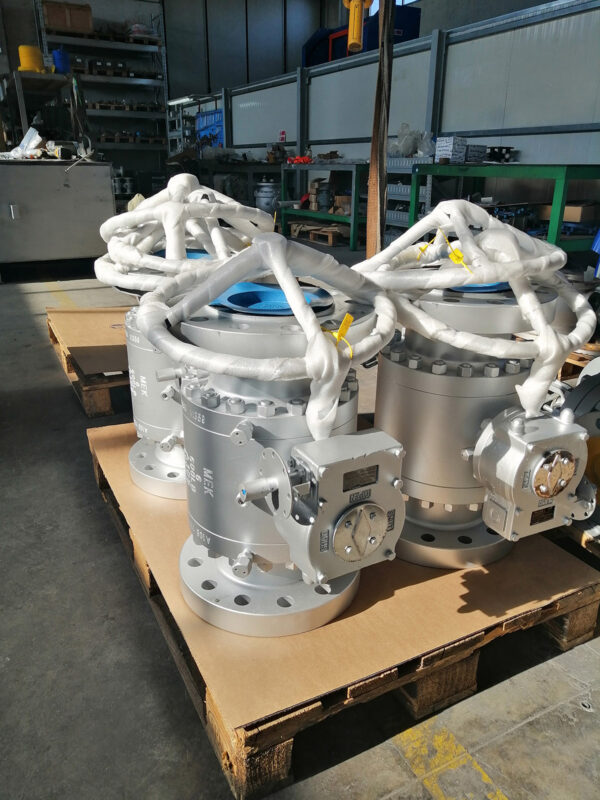

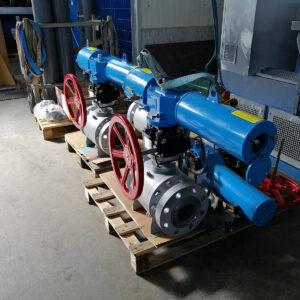

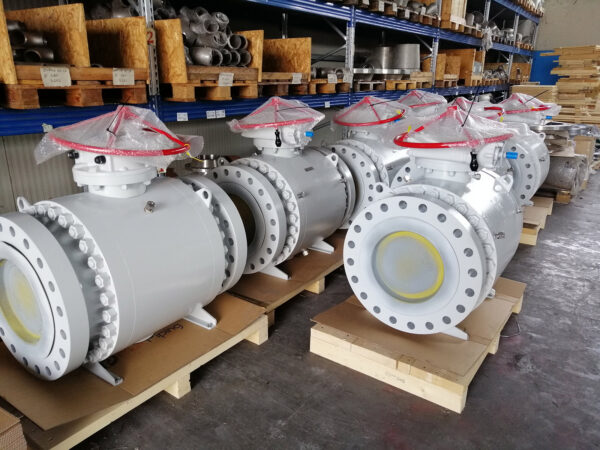

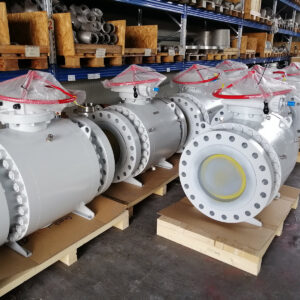

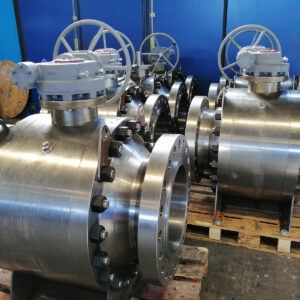

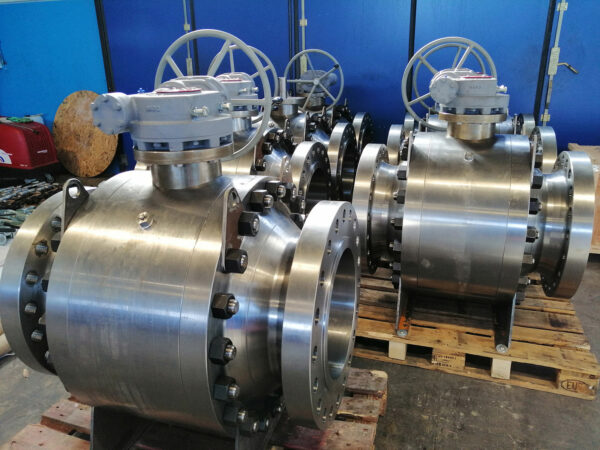

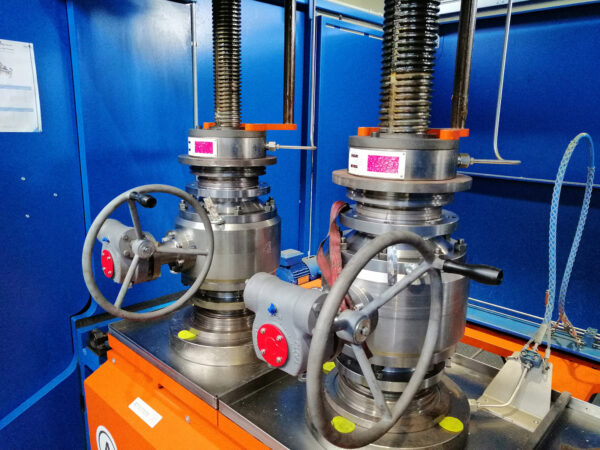

Una valvola a sfera trunnion è una valvola a un quarto di giro progettata per applicazioni ad alta pressione e di grande diametro. A differenza di una valvola a sfera flottante, la sua sfera non è libera di muoversi: è fissata in posizione da un sistema di supporto meccanico composto da uno stelo superiore e da un perno inferiore chiamato appunto ‘trunnion’. Questo design sostiene la sfera, assorbendo la pressione del fluido, riducendo così la coppia necessaria per la manovra e l’usura delle sedi. Le sedi, spesso caricate a molla, vengono spinte contro la sfera fissa per creare una tenuta ermetica, rendendo questa valvola ideale per servizi gravosi. Disponibile in acciaio A105, A182/F316, è progettata per applicazioni industriali secondo gli standard ASME B16.34 e API 6D.

Tipi e Standard

Le valvole a sfera trunnion sono classificate principalmente in base alla configurazione del corpo, con ogni design adatto a specifiche esigenze di manutenzione e applicazione.

• Corpo laterale / a sezioni imbullonate: il corpo della valvola è composto da due o tre parti imbullonate, consentendo un facile accesso ai componenti interni per manutenzione o riparazioni senza rimuovere l’intera valvola dalla linea.
• Top-Entry: la valvola può essere ispezionata e riparata dall’alto, utile in applicazioni con spazio limitato o dove la rimozione dalla tubazione è complessa.
• Corpo completamente saldato: il corpo della valvola è completamente saldato, eliminando potenziali punti di perdita. Questo design robusto è preferito per applicazioni critiche in condotte petrolifere e del gas, dove non è prevista manutenzione per lunghi periodi.

Norme ASME e API

• ASME B16.34: questa norma regola la progettazione, le pressioni e temperature nominali e i materiali per le valvole, comprese quelle a sfera trunnion, garantendo che la costruzione sia idonea al servizio previsto.
• API 6D: questa è una specifica fondamentale per le valvole di condotta (comprese le valvole a sfera), che copre progettazione, fabbricazione, collaudo e requisiti di documentazione per i sistemi di trasporto di petrolio e gas naturale. Definisce le dimensioni e le caratteristiche principali delle valvole trunnion.
